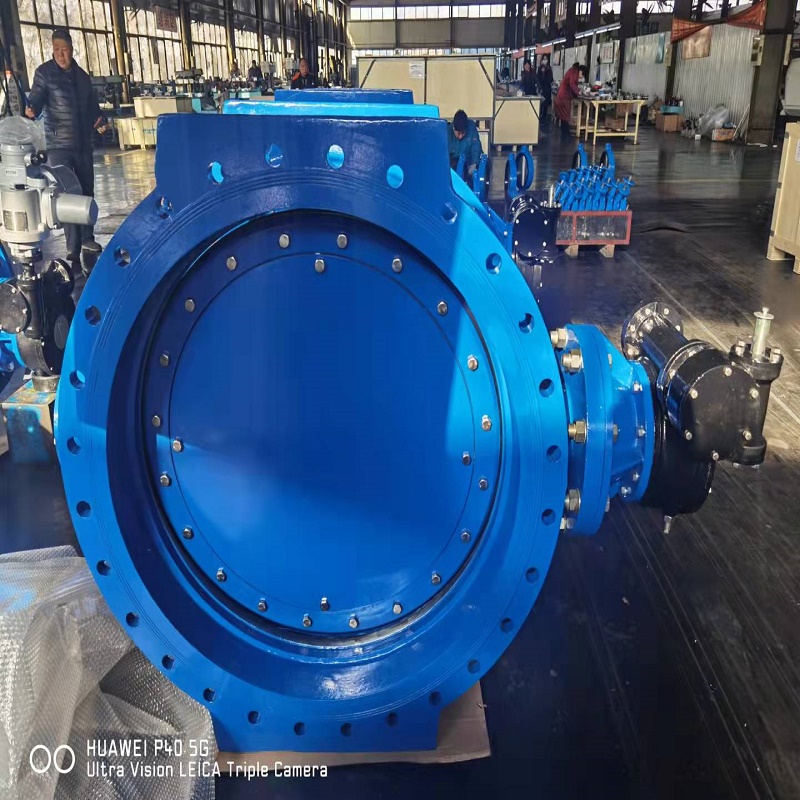

BS4504 PN10 16 Valvola a farfalla eccentrica flangiata

La valvola a farfalla con sede resiliente è un design a doppia flangia che può essere utilizzato per il servizio senza uscita. Questa serie di valvole a farfalla ha molte delle caratteristiche e dei vantaggi del design come alti valori di Cv, parti minime esposte ai supporti di linea, maggiore affidabilità e una comprovata esperienza di lunga durata. Uno dei principali vantaggi di progettazione di queste linee di prodotti per valvole è la compatibilità internazionale.

Contatti ora

Descrizione prodotto

Questa serie di valvole a farfalla ha molte delle caratteristiche e dei vantaggi del design come alti valori di Cv, parti minime esposte ai supporti di linea, maggiore affidabilità e una comprovata esperienza di lunga durata. Uno dei principali vantaggi di progettazione di queste linee di prodotti per valvole è la compatibilità internazionale.


Grandezza	DN100-DN1800	DN100-DN1800
Pressione di esercizio	16Bar	10Bar
Guscio	24Bar	15Bar
Foca	18Bar	11Bar
Temperatura	-40°C ~ + 160 °C
Ambiente operativo	Sistema di zavorra e sentina Lavorazione chimica Impianti di desalinizzazione Carri di perforazione Acqua potabile Polvere secca Alimenti e bevande Impianti a gas HAVC Industria mineraria Industria della carta Gestione della sabbia Acqua di mare Industria dello zucchero Trattamento acque termotecniche Acque reflue
Metodo di guida	Leva manuale a vite senza fine Ingranaggio pneumatico elettrico

Taglie:DN100-DN1800

Classe di pressione: PN10 O PN16

Progettazione:API609 BSEN593 BS5155

Test: API598 ISO5208 EN12266-1

Connessione flangia: DIN2501 PN10/16,ISO7005-2 PN10/16, EN1092-2 PN10/16,ANSI B16.5 classe 150LB ANSI B16.47 Serie A classe 150LB,ANSI B16.1 MSS SP44 classe150LB WAAW C207

Flangia superiore: ISO5211

Faccia a faccia: EN558-1 serie 14, ISO5752 serie 14

Nome	Materiale
Corpo	Ghisa Ferro sferoidale Acciaio al carbonio
Disco	Ferro sferoidale Acciaio al carbonio Acciaio inossidabile AL-Bronzo
Albero	Acciaio inossidabile Monel K500
Posto a sedere	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Gomma naturale
